概 述：AWA6128A型駐波管吸聲系數測試儀執行《GB/T 18696.1聲學 阻抗管中吸聲系數和聲阻抗的測量 第1部分：駐波比法》（ISO 10534-1）等標準。用于測定垂直入射條件下吸聲材料的吸聲系數。

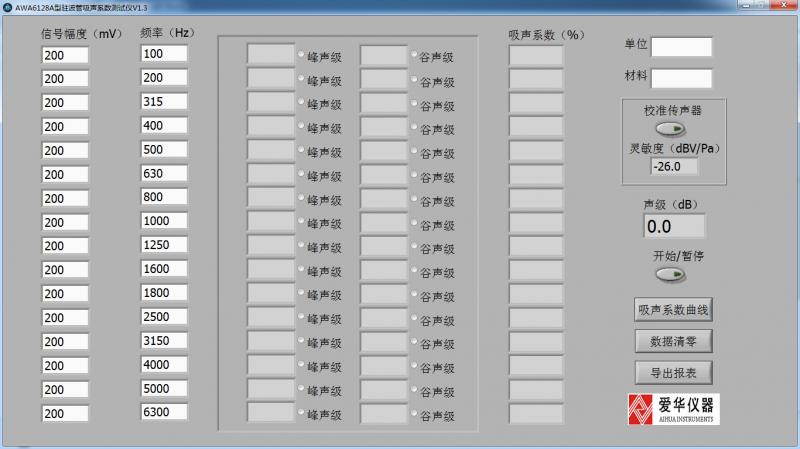

測試界面

概 述：AWA6128A型駐波管吸聲系數測試儀用于測定垂直入射條件下吸聲材料的吸聲系數。測試儀由駐波管、傳聲器、測試主機、顯示器、鍵盤鼠標等組成。測試儀軟件根據測量到的峰聲級值和谷聲級值自動計算出吸聲系數，并能生成吸聲系數與頻率的坐標曲線。儀器輸出信號的頻率和幅度在規定范圍內可自由設定。由于只需少量的吸聲材料作試件，所以對于吸聲材料的參數研究和設計特別適合。

特 點：

      1、執行《GB/T 18696.1-2004 （ISO 10534-1:1996）聲學 阻抗管中吸聲系數和聲阻抗的測量 第1部分：駐波比法》等標準。

2、 自動切換測量量程。

3、 自動計算吸聲材料各頻率點的吸聲系數。

4、 生成吸聲系數曲線。

主要技術性能：

1、傳聲器：AWA14421 型測試傳聲器或 AWA14615E 型測試傳聲器。

2、測量頻率范圍：低頻管Ф96x1000 (mm)適用于吸聲材料90 Hz～2075 Hz頻率的吸聲系數測量。

                             高頻管Ф30x350(mm) 適用于吸聲材料1500 Hz～6641 Hz頻率的吸聲系數測量。

3、測量范圍：34-140 dB(Z)。

4、本底噪聲：<-100 dBV dB(Z)。

5、分辨率 0.1 dB。

6、濾波器性能：滿足GB/T 3241 1/3OCT 1級濾波器要求。

7、音箱功率：10 W  阻抗：6 Ω。

8、數據存儲：可以導出EXCEL格式的測量數據和JPG格式的吸聲系數頻譜圖。

9、電源：220 V/50 Hz交流市電 。

10、信號輸入：頻率范圍：20 Hz～20 kHz。

                         幅度范圍：34 dB～140 dB（傳聲器參考靈敏度級-40 dB）。

11、信號輸出：頻率范圍：20 Hz～20 kHz。

                         幅度范圍：10 mV～10 V(RMS)。

12、可選配件：自由場型測試傳聲器和AWA8550型駐波管等。

13、尺寸：440 mm×325 mm×151 mm（W×D×H）。

14、重量：8 kg。

教學視頻：http://v.youku.com/v_show/id_XNjc0NTkyMjUy.html
