UTD2052CEX是一款雙通道，50MHz帶寬，最大采樣率1GS/s的經濟型數字存儲示波器，

滿足基礎測量的關鍵需求，簡潔清晰的前面板設計，更方便于用戶操作。

產品特點：
1、50MHz/70MHz/100MHz帶寬，1GSa/s實時采樣率
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s
4、低底噪，寬范圍垂直檔位1mV/div～20V/div
5、通過U盤可進行系統軟件升級
6、可選配邏輯分析儀模塊
7、時基范圍2ns/div～50s/div
8、觸發類型標配：邊沿觸發、脈寬觸發、交替觸發
9、支持同時打開Y-T和X-Y模式，可觀測李沙育波形
10、配備標準接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480）

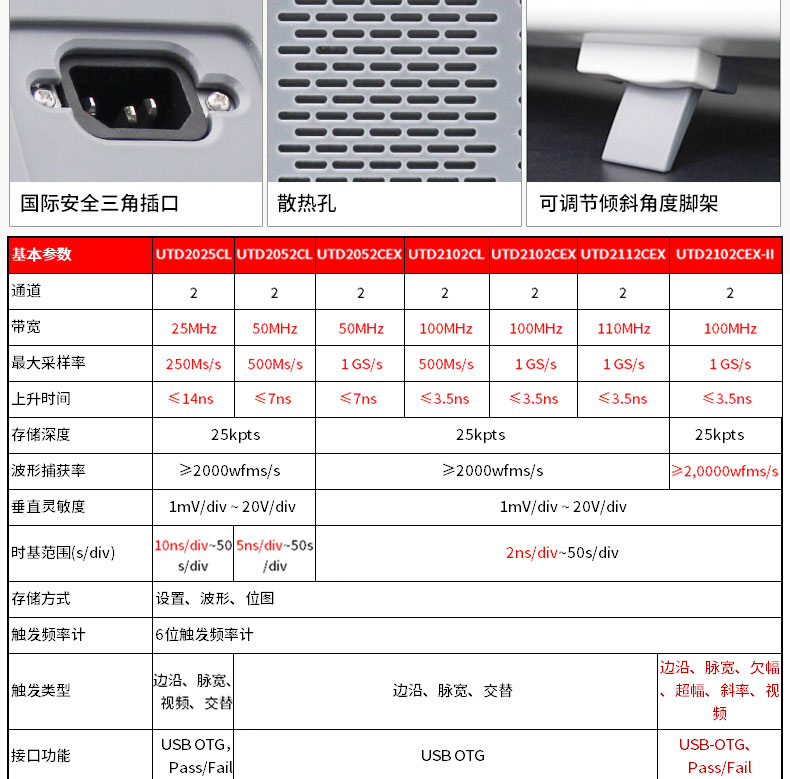

技術指標：

型號		UTD2052CEX
通道數		2
帶寬		50MHz
最大采樣率		1 GS/s
上升時間		≤7ns
存儲深度		25kpts
波形捕獲率		≥2,000wfms/s
垂直靈敏度		1mV/div?～20V/div
時基范圍(s/div)		2ns/div～50s/div
存儲方式		設置、波形、位圖
觸發
觸發頻率計		6位觸發頻率計
觸發類型		邊沿、脈寬、交替
觸發電平范圍	內部	距屏幕中心±5div
	EXT	±3V
釋抑范圍		80ns～1.5s
邊沿觸發
邊沿類型		上升、下降、上升&下降
脈寬觸發
觸發模式		正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于)
脈沖寬度范圍		20ns～10s
交替觸發
CH1觸發		邊沿、脈寬
CH2觸發		邊沿、脈寬
測量
光標	手動模式	光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT)
	追蹤模式	波形點的電壓值和時間值
	自動測量模式	允許在自動測量時顯示光標

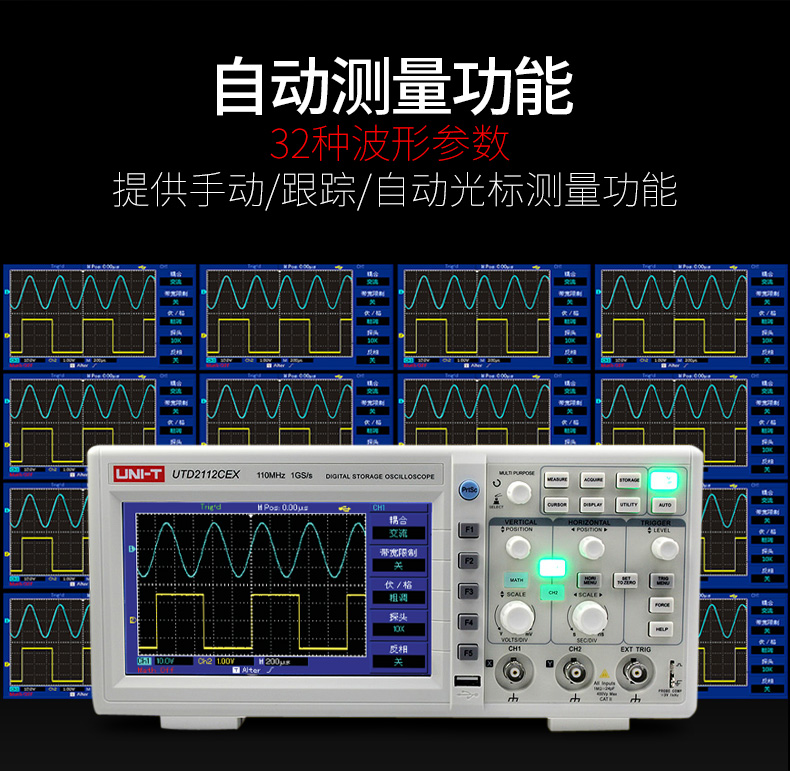

自動測量		峰峰值、幅值、最大值、最小值、頂端值、底端值、中間值、平均值、均方根值、 周期平均值、周期均方根、過沖、預沖、頻率、周期、上升時間、下降時間、 正脈寬、負脈寬、正占空比、負占空比、上升延遲 、下降延遲
數學操作		加、減、乘、除、反相
存儲波形		20組波形、20種設置
FFT	Window	Hanning、Hamming、Blackman、 Rectangular
	采樣點	1024 points
李沙育圖形	帶寬	50MHz/70MHz/100MHz
	相位差	±3 degrees
其它

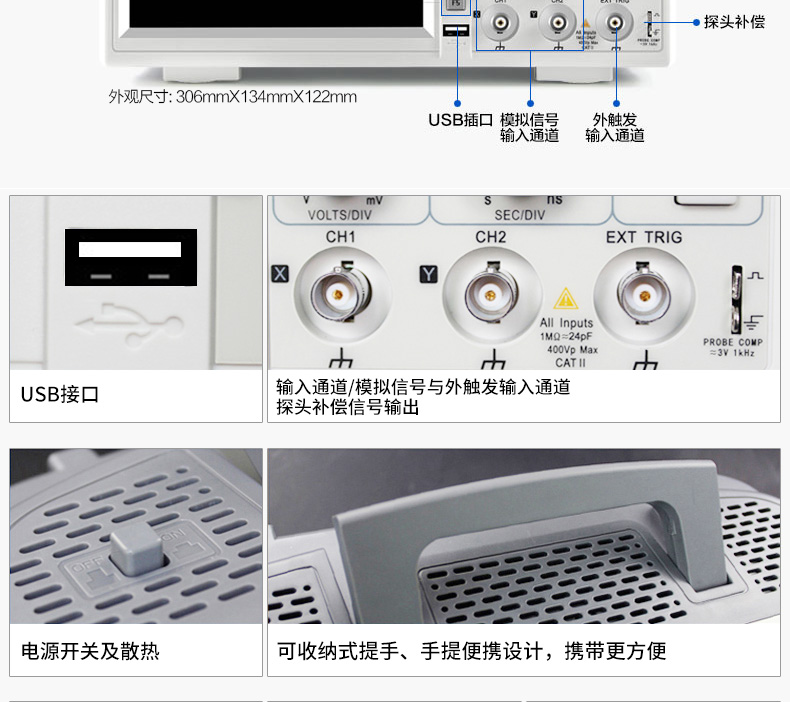

接口功能		標配：USB OTG

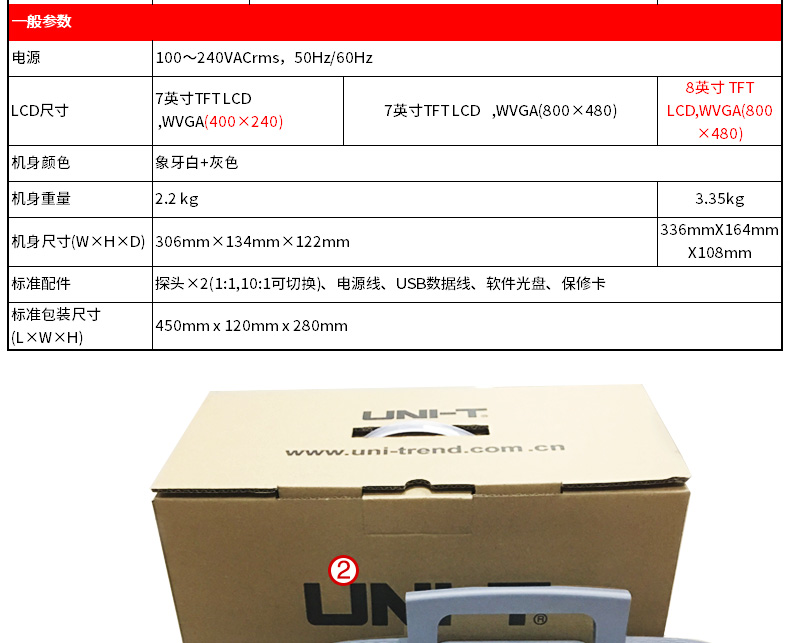

一般參數
電源		100V～240VACrms，50Hz/60Hz
LCD尺寸		7英寸TFT LCD ,WVGA(800×480)
機身顏色		象牙白+灰色
機身重量		2.2 kg
機身尺寸(W×H×D)		306mm×134mm×122mm

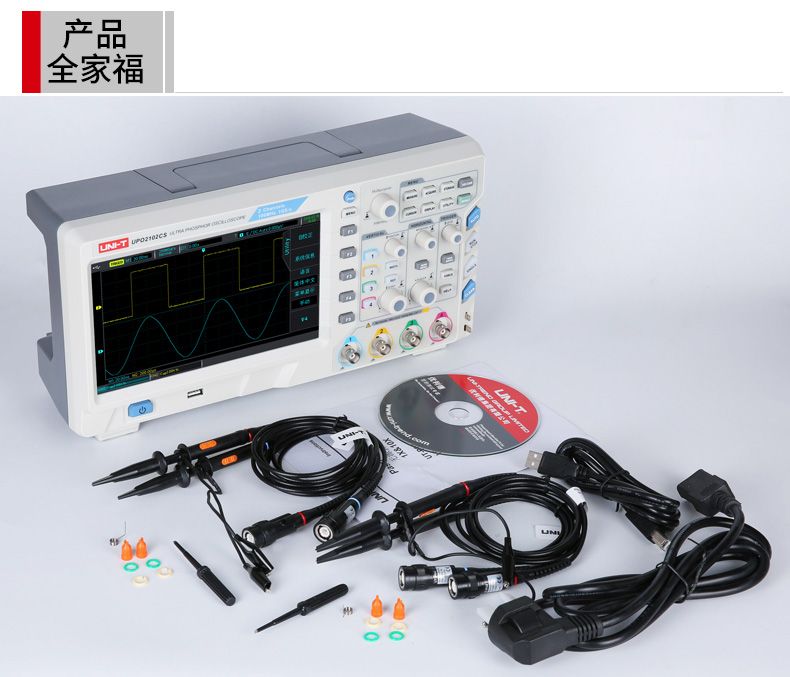

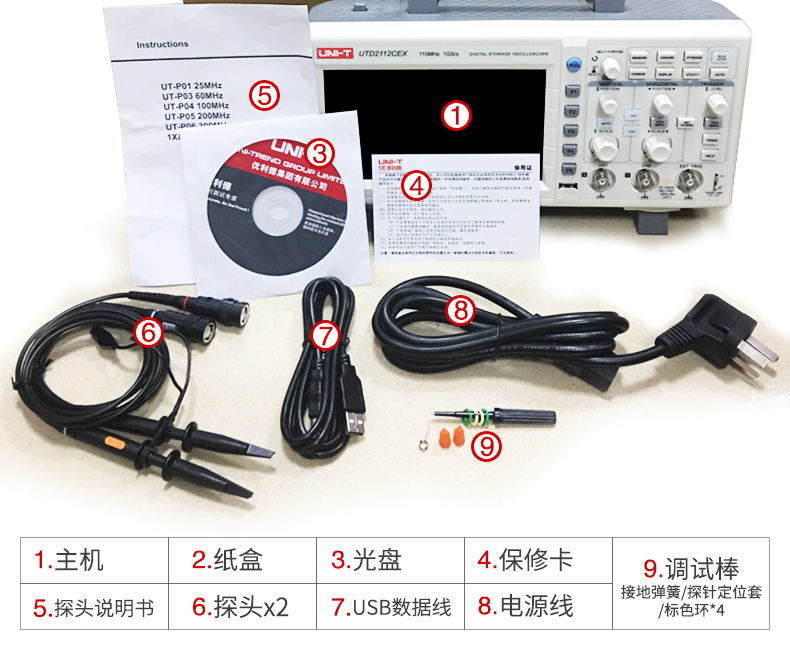

標準配件		探頭×2(1:1,10:1可切換)、電源線、USB連接線、軟件光盤
標準包裝		紙箱
標準包裝數量		2臺
標準包裝尺寸		450mm× 420mm × 280mm
標準包裝箱毛重		8.5 kg
可選配件		LA模塊：UT-M09
